Herramienta portátil definitiva 32kv para la localización de fallos en cables para profesionales

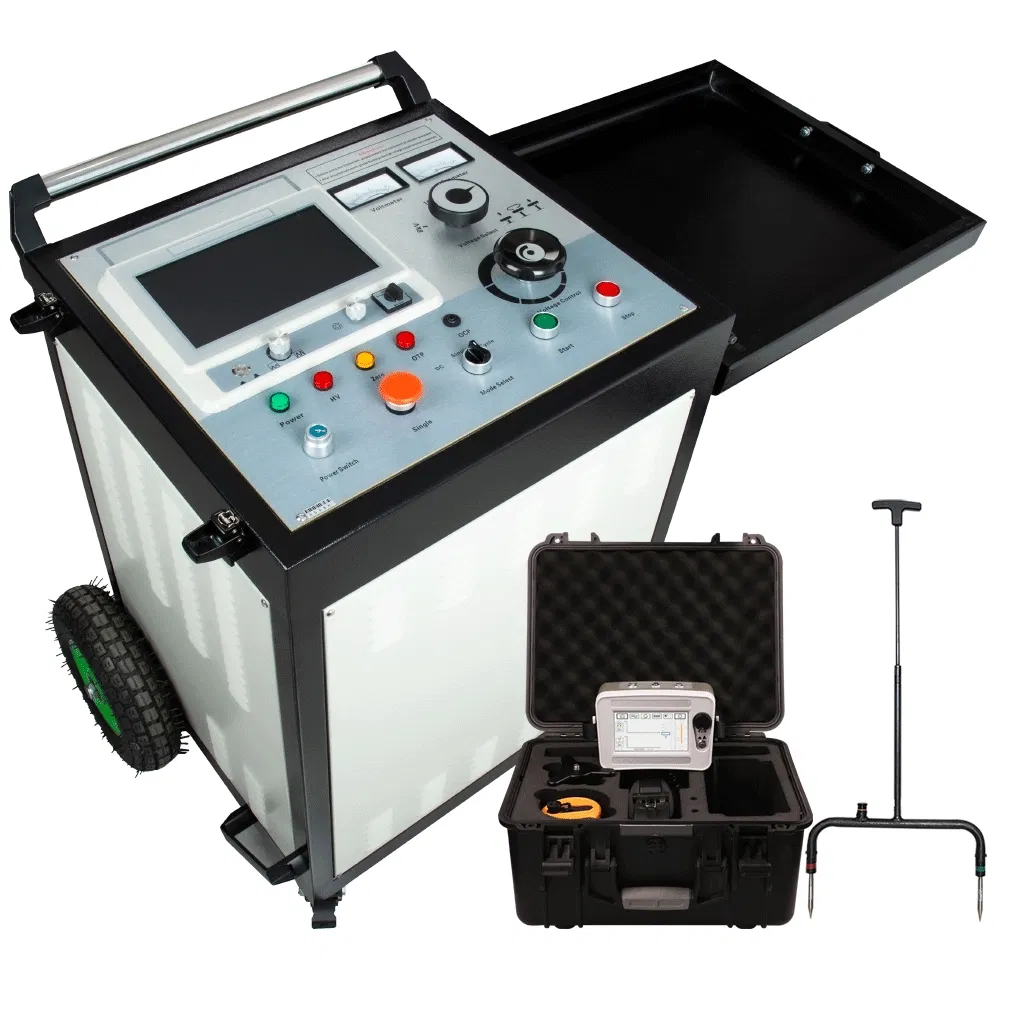

Sistema de localización de fallos del cable de media tensión portátil

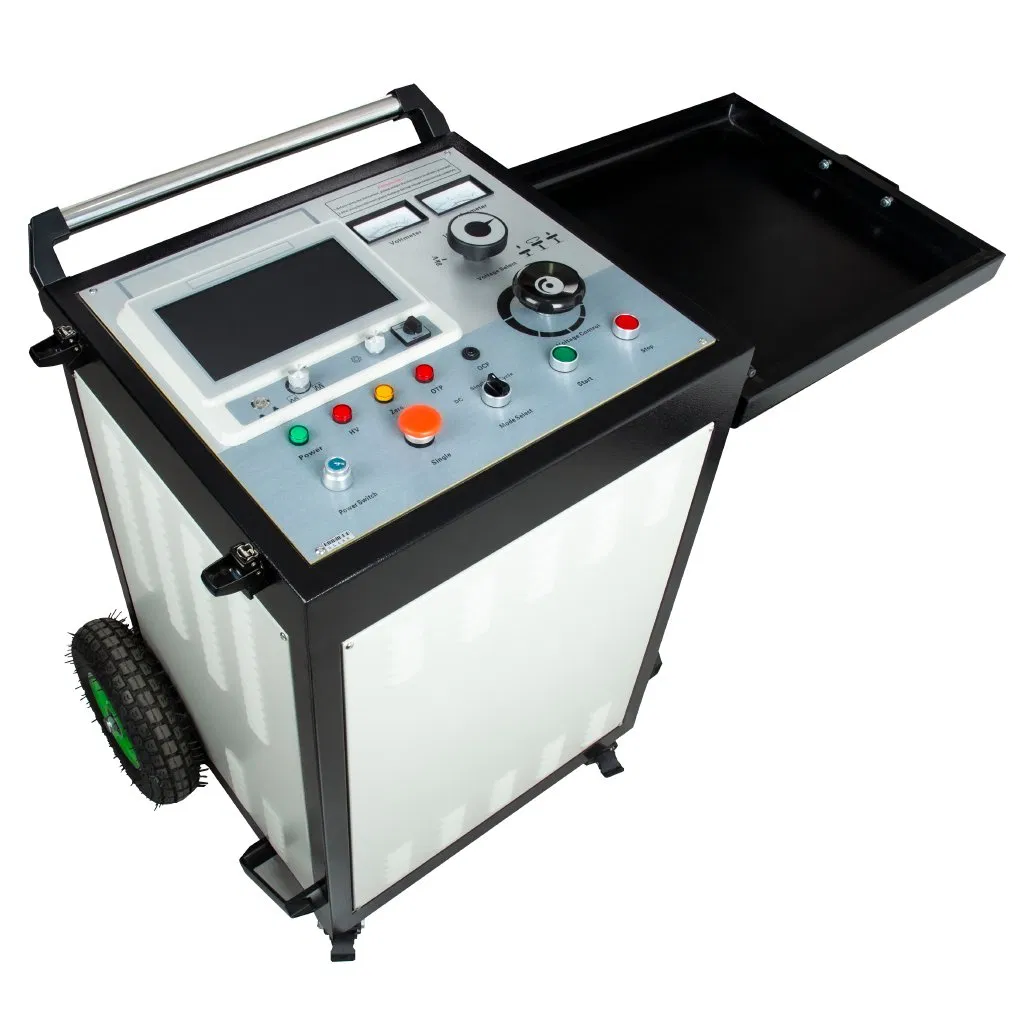

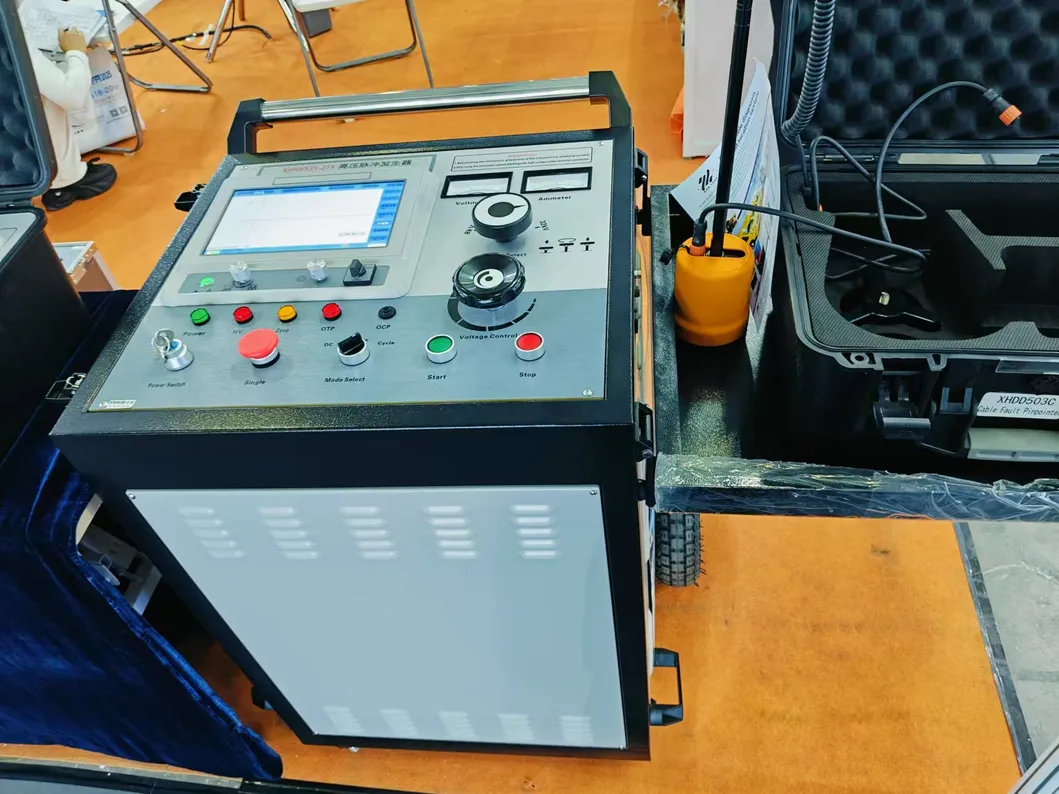

El sistema de localización de fallos de cables XHHV535-4TSB se utiliza para detectar el fallo de aislamiento principal de cables de alimentación con niveles de tensión de 35kV o inferiores y calibrar la longitud del cable. Este sistema consta de dos partes: Un comprobador de fallos de cable y un generador de impulsos de alta tensión.

El comprobador de fallos de cable adopta una interfaz de software de funcionamiento simple, control centralizado mediante un microordenador de un solo chip, funcionamiento de tipo táctil y una batería de litiuión de gran capacidad integrada. Es estable, fiable y fácil de usar. Se utiliza una fuente de alimentación y un sistema de fuente de alimentación independientes para evitar interferencias en la fuente de alimentación durante la descarga de impacto.

Este sistema de comprobación de fallos de cable es adecuado para fallos de cables de baja resistencia, cortocircuito, circuito abierto o rotos de cables de alimentación, cables coaxiales de alta frecuencia, cables de luz de calle y cables subterráneos de diversos materiales con diferentes secciones y diferentes medios, así como fugas de alta resistencia y fallos de sobrevoltaje de alta resistencia.

Herramienta portátil definitiva 32kv para la localización de fallos en cables para profesionales

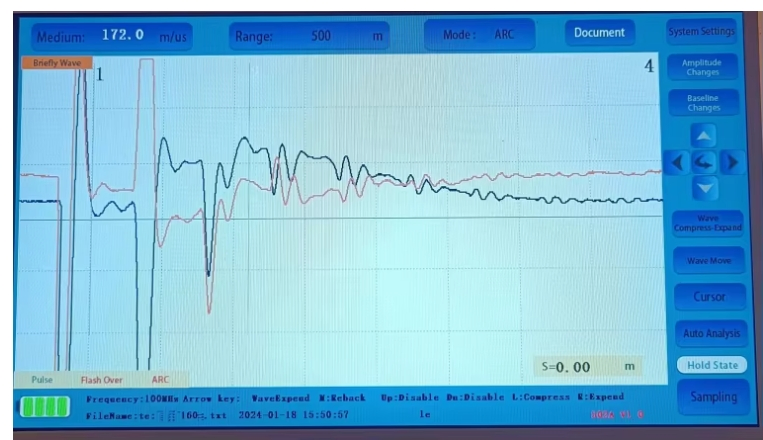

Parámetros Técnicos del Sistema

Elemento	Parámetro
Método de localización previa	LV TDR (método de pulso de baja tensión/ método de reflexión de impulso)
Métodos adicionales	HV TDR (método de sobrevoltaje de alta tensión / método de impulso único)
Método ARC	ARC (método de reflexión de arco de impulso múltiple)
Velocidad	Comprobar automáticamente la velocidad
Pantalla	Control de ordenador de grado industrial de 10,1 pulgadas, modo de funcionamiento táctil
Sistema	Windows, genera automáticamente informes de prueba.
Función	Velocidad, resistencia, medición de distancia
Frecuencia de muestreo	1MHz~400MHz
Amplitud de pulso de baja tensión	300V±15%
Ancho de pulso	0,15uS / 0,30uS / 0,60uS / 1,20uS / 2,4uS / 5,0uS / 7,5uS / 10US
Medición de la distancia	100m / 300m / 500m / 1km / 3km / 5km / 10km / 25km / 50km / 100km / 120km
Resolución de lectura	0,07m
Precisión de la prueba	≤±(0,5%×L+1m), L es la longitud del cable
Probar zona ciega	≤10m

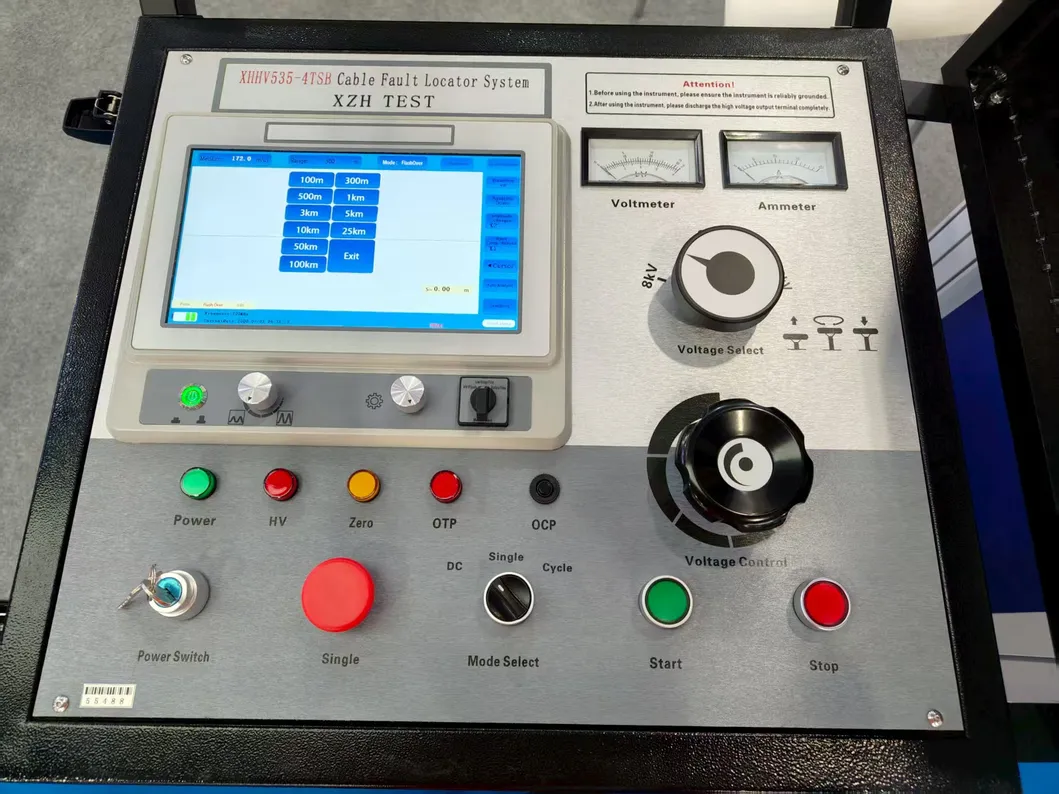

Generador de pulsos de alta tensión XHHV535-4TSB

Tensión de impulso: 0~32kV, 0~16kV, 0~8kV (ajustable)
Presión parcial de alta tensión: Nivel 1,5
Condensador incorporado: 4μF/32kV, 16μF/16kV, 64μF/8kV ajuste de tres velocidades ajustable
Potencia de descarga: Ambos son 2048J
Tiempo de impacto: Unos 5 segundos para impacto automático, tiempo de control arbitrario para impacto manual
Potencia de bombeo: 2KVA
Fuente de alimentación de trabajo: CA 220V±10% / 50Hz±2Hz (60Hz se puede personalizar)
Temperatura ambiente: -20~+50ºC.

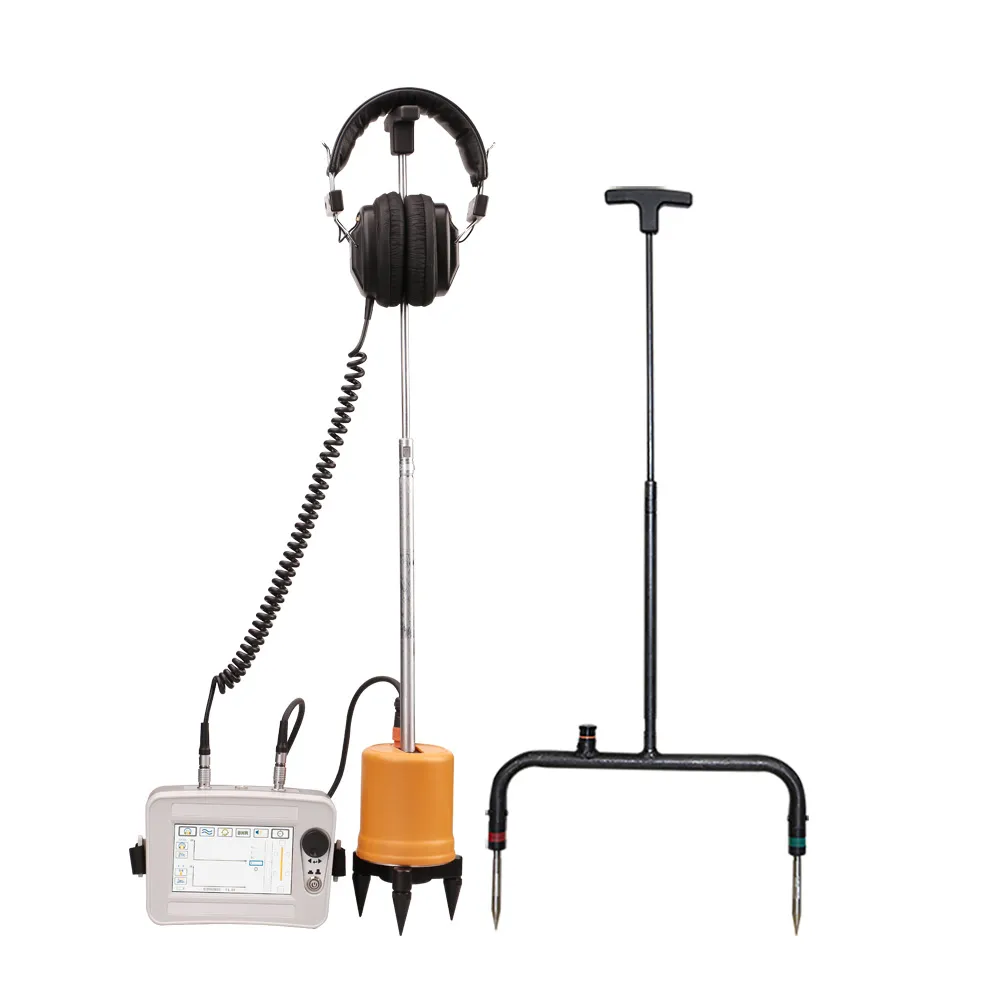

Pinpointer de Fallo de Cable XHDD503E

El pinpointer de fallos de cable XHDD503E es adecuado para fallos de baja resistencia, cortocircuito, circuito abierto y cables rotos de varios cables de alimentación, cables coaxiales y cables de baja tensión con diferentes niveles de tensión, diferentes secciones transversales, y diferentes medios, así como fugas y ráfagas de fallos de alta resistencia.

Parámetros principales:

Canal de sonido (Ancho de banda):
• Todos los pases: 100Hz~1600Hz.
• Pasada baja: 100Hz~300Hz.
• Pase alto: 160Hz~1600Hz.
• Pase de banda: 200Hz~600Hz.
Ajuste de canal: 8 niveles de sonido, magnético y voltaje.
Salida de sonido: Ganancia: 16 niveles (0-112dB), Impedancia: 350Ω
Rango de detección: 0,00-99,99ms, 75mV-75V
Precisión de detección: Posicionamiento: ≤0,1m; tensión de paso: ≤0,5m; Ruta: ≤0,5m
Fuente de alimentación de trabajo: Batería de litio estándar 4*18650.
Tiempo en espera: Más de 8 horas
Temperatura ambiente: -25-65ºC; humedad relativa: ≤90%
Dimensiones del volumen: 428L×350W×230H mm
Peso total: 7kg

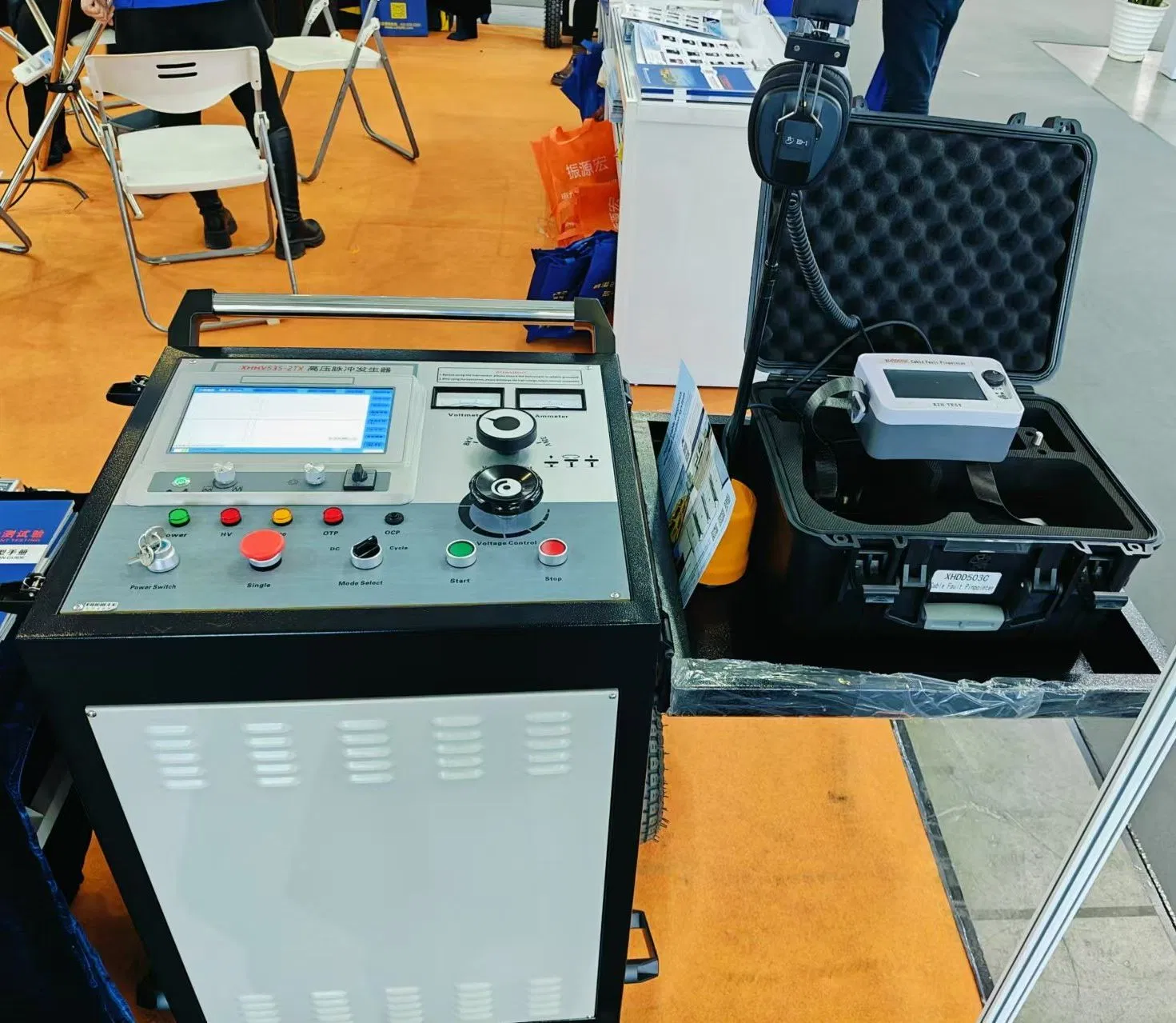

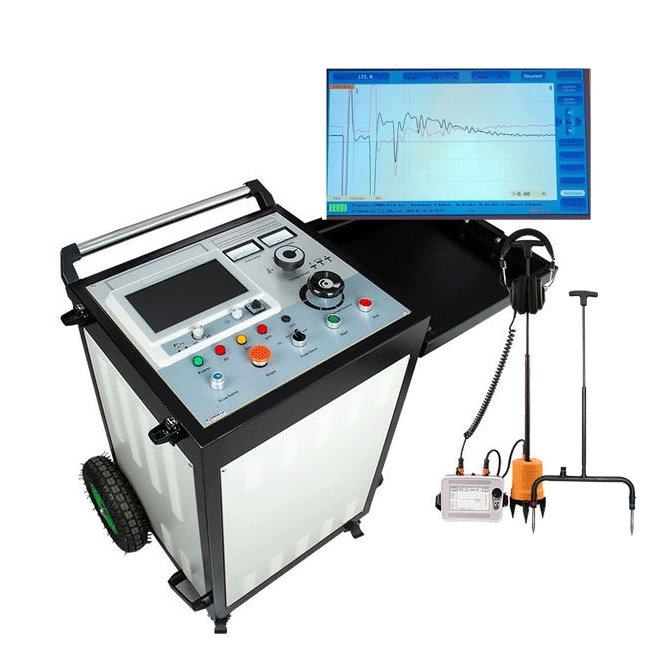

Galería de Demostración del Producto

Detalles de Construcción y Componentes

Preguntas Frecuentes (FAQ)

1. ¿Para qué niveles de tensión es adecuado el sistema de localización de fallos de cable XHHV535-4TSB?

Este sistema está diseñado específicamente para detectar fallos en el aislamiento principal de cables de alimentación con niveles de tensión de 35kV o inferiores, además de permitir la calibración de la longitud del cable de forma precisa.

2. ¿Qué métodos de localización utiliza el comprobador de fallos de cable?

El equipo es altamente versátil y utiliza varios métodos avanzados como el LV TDR (método de pulso de baja tensión/reflexión de impulso), el HV TDR (método de sobrevoltaje de alta tensión/impulso único) y el método ARC (método de reflexión de arco de impulso múltiple).

3. ¿Cuáles son las especificaciones de tensión del generador de impulsos de alta tensión?

El generador cuenta con tres velocidades de tensión de impulso ajustables: 0~32kV, 0~16kV y 0~8kV. Asimismo, incorpora condensadores específicos para cada rango (4μF/32kV, 16μF/16kV y 64μF/8kV) garantizando una potencia de descarga de 2048J.

4. ¿Qué tipos de averías puede detectar el pinpointer de fallo de cable XHDD503E?

El pinpointer XHDD503E es adecuado para localizar fallos de baja resistencia, cortocircuitos, circuitos abiertos, cables rotos, así como fugas y ráfagas de fallos de alta resistencia en diferentes tipos de cables y secciones.

5. ¿Cómo es el sistema de control y la interfaz de usuario?

El equipo integra un ordenador de grado industrial con pantalla táctil de 10,1 pulgadas y corre bajo un sistema operativo Windows, el cual permite una operación intuitiva y la generación automática de informes de prueba detallados.

6. ¿Qué autonomía y portabilidad ofrece el localizador de fallos?

El comprobador de fallos de cable cuenta con una batería de litiuión de gran capacidad integrada y el pinpointer funciona con baterías de litio estándar 18650, proporcionando un tiempo en espera de más de 8 horas para el pinpointer, lo que facilita el trabajo en campo y evita interferencias en el suministro eléctrico.
